在工业平台、走廊、设备支撑等工程中，钢格板的结构稳定性直接关系到安全性和可靠性。焊缝质量是决定其综合性能的重要环节之一。钢格板由承重扁钢和横杆交叉焊接而成，焊点数量大，遍布密集。一旦焊缝不牢固或空焊，在使用中可能会松动、变形甚至破裂。但很多采购或验收人员对焊缝质量缺乏基本的判断标准，仅靠外观粗略查询容易忽略隐患。掌握钢格板焊接标准是保证产品可靠性的重要一步。
一、钢格板焊接方法决定结构特性

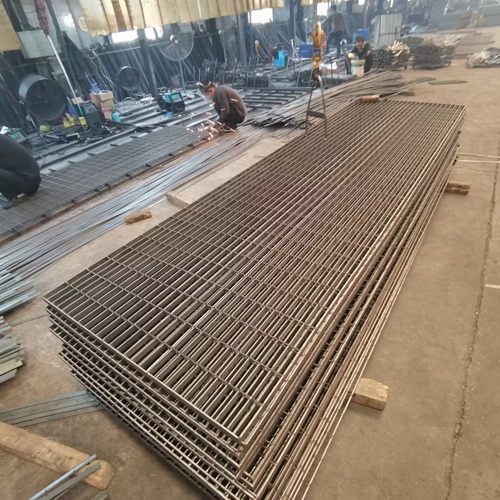

高压电阻焊工艺广泛应用于
钢格板中，是一种生产效率高的焊接工艺。
扁钢与横杆通过电流加热和机械压力在交接点焊接连接；
焊接操作不需要额外的焊条，焊点对称，强度大；
正规厂家使用专用焊机，确保每个焊点都能达到冶金结合。
该工艺具有焊点牢固、热影响面积小、整体整齐等优点，是判断质量的前提。
二、钢格板焊点应圆润连续，无漏焊空焊
合格的焊点是
钢格板承载力的保证。
每个交接点都应有清晰可见的熔核，焊点表面圆润，无裂纹，无气孔；
焊点分布均匀，沿扁钢方向间隔一致，符合设计要求；
重点检查边角区域，这些位置受力较大，不得有漏焊或焊偏；
横杆两侧应与边板完全焊接，避免松动脱落。
基本上可以通过看或触摸来检查，必要时可以依靠放大镜来观察细节。
三、钢格板扁钢与横杆贴合紧密，无虚接
焊接前，扁钢必须与横杠紧密接触，以免影响导电和焊接效果。
正常情况下，横杠应靠近扁钢侧，间隙不得超过0.5mm；
若有明显间隙，即使表面有焊痕，也可能只是“搭焊”，具体强度不足；
特别注意扭曲方钢与扁钢的结合面，由于接触面小，更容易发生空焊。
不良焊点在长期荷载下容易疲劳开裂，需要密切关注。
四、钢格板焊缝无明显缺点，表面处理得当
焊接后，整体外观也反映了技术水平。
不得有明显的焊疤、溅出、错口或烧穿；
焊接后表面应平整，无明显收缩或变形；
切割边缘整齐，无毛刺或残渣；
热
镀锌后，锌层均匀覆盖，焊缝区域无渗漏或变黑。
虽然外观并不直接决定强度，但可以间接反映生产管理是否规范。
五、钢格板机械性能应当符合规定
除外观外，对接焊缝的机械性能也应合格。
正规厂家将进行取样拉力试验，确保焊点的抗压强度不低于母材的70%；
横杠应能承受规定的侧向力而不脱落；
对于轻载或振动环境中使用的
钢格板，建议提供焊接工艺评价报告。
虽然这些数据不方便现场检测，但在购买时可以作为技术标准提出。
六、钢格板焊接顺序及整体结构稳定性
如果焊接顺序不当，大型
钢格板可能会产生热应力或变形。
应采用对称焊接或分段跳焊法，以减少热膨胀；
成品板应放置无翘角，对角误差应控制在合理范围内；
几块拼凑时，接缝处的焊点应连续连接，以保证全面性。
整齐的结构是焊接工艺操作的良好体现。
七、钢格板验收时如何快速判断？
在无专用设备的情况下，可以通过以下方式进行分析判断：
估计检查：逐行检查焊点是否完整，分布是否均匀，是否有明显缺焊；
敲击声：用小锤轻敲横杆顶部，声音清晰正常，低沉可能有空焊；
手掰试验：在非关键区域轻掰横杠，不得松动或旋转；
收集资料：规定厂家提供质量检验报告或焊接工艺表明。
发现问题应及时沟通，防止批量使用后维修。
